Kleine Korrektur: In den Projektdaten zum Tischchen hatte sich die Vorversion eingeschlichen. Das habe ich korregiert, Sorry.

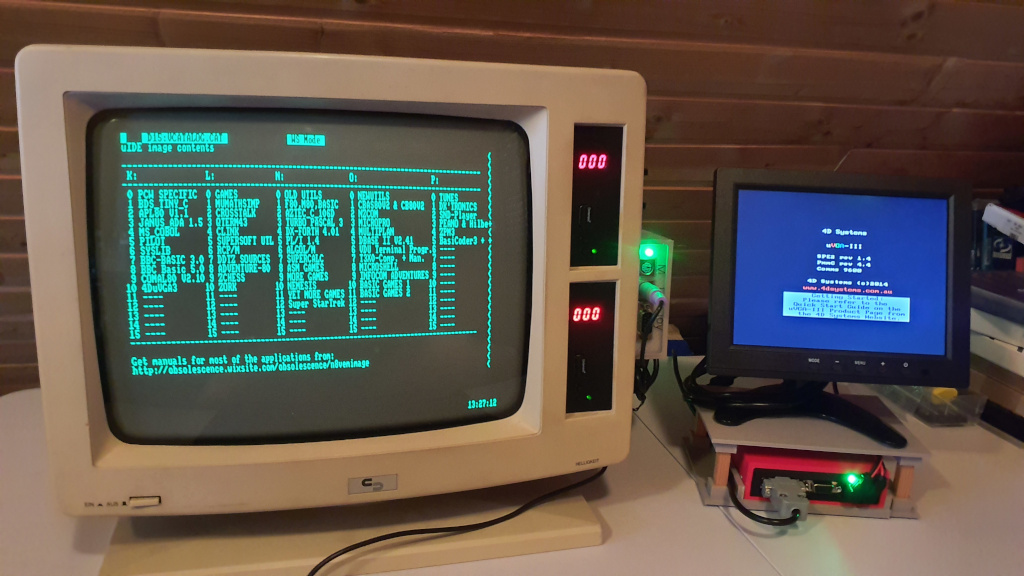

Als Abschluß hier noch ein kleines Tischchen, welches das Grafik-Terminal aufnimmt und gleichzeitig die Stellfläche für einen 8" VGA-Monitor bereitstellt. Das ganze neben die Joyce gestellt und fertig ist der Dual-Screen Arbeitsplatz mit der Original-Joyce.

Hier ein Bild des Aufbaus:
Das Kabel auf dem linken DB9 am Grfaik-Terminal ist ein schlichtes Nullmodem-Kabel, also nichts kompliziertes
Dazu noch die Projektdaten. Alle Teile werden per 3D-Druck hergestellt !

Daten für das Nullmodem-Kabel:

Die Kabellänge ist bei mir 1m, aber das ist situationsabhängig, bzw. wie's denn so am besten paßt.

In Frankreich bei LEXTRONIC gibt es die Karte auch (sogar mit Lagerbestand):

https://www.lextronic.fr/module-oem-uvga-iii-28401.html

Hier jetzt die Projektdaten zum Grafik-Terminal

Der Osterhase kommt..., hat denn keiner bemerkt, dass die Gehäusedaten im 7zip-Archv zum FM-Radio fehlen ?

Deshalb hier die Nachlieferung als Easter-Egg zu Ostern...
Frohe Ostern noch.

Hier einige neue High-Lights. Den anfänglich Kabelverhau konnte ich beseitigen, jetzt ist alles super aufgeräumt. Mein Retro-Arbeitsplatz mußte ebenfalls einen Umbau über sich ergehen lassen, aber jetzt ist er Dual-Screen und auf dem neuesten Stand ! Wie auf dem rechten Bildschirm zu sehen, ist es mir gelungen, etwas Grafik darzustellen

Die ganze Programmierung ist noch sehr zu Fuß, ist aber auch z. Zt. wurscht. Es mußte als erstes die Bestätigung her, das die Verdrahtung der Seriellen stimmt bzw. das soweit alles ok ist. Der System-Bus ist noch nicht getestet, aber bei der Fülle an Möglichkeiten würde das wohl einige Zeit dauern.

Wichtiger ist da eher die Doku für die kleine Kiste, das ist vorerst getippe genug.

Nachdem die notwendigen Jumper-Kabel für den Anschluß des IO-Busses eingetroffen sind, präsentiert sich auch schon die nächste große Herausforderung:


Die Unterschale muß neu und 5mm höher, ebenso die Abstandsäulen, auf denen die Platinen montiert werden. Nur so passen die Flachbandkabel unter die uVGA-III PCB. Es bleibt spannend. Der Nachbau sollte aber weiterhin einfach sein, die Kabelverrenkungen erfolgen über der uVGA-III, was einfach zu handhaben ist. Unterhalb werden die Kabel gerade von den Lötpunkte weggeführt (so der Plan). Am Lötende müssen die Steckbuchsen bündig abgekniffen werden, das war aber so auch geplant. Die Massen-Crimpaktion wollte ich mir nicht antun, weshalb die Kabel Fertigteile vom Roboter-Bausatz Shop sind.

Mal abwarten, was noch so alles an Überaschungen auf-poppt...

So...., jetzt wird ersteinmal der Rasen gemäht, es ist Garten-Saison !

Auf der Web-Seite von RS-Components kommt das Handbuch über die seriellen Kommandos leider nicht vor, dabei ist dass das wichtigste Dokument. Deshalb hier ein Link zum Hersteller für den Download: https://www.google.com/url?sa=t&source= ... AQ6qDyuzPZ

Im Dokument gibt es einen Abschnitt mit 2 Beispielen, die zeigen, wie die Befehle seriell aufgerufen werden. Die Befehlslänge variert zwar über die Anzahl der Parameter, da binär und nicht im ASCII-Klartext gesendet wird, ist die Befehlslänge sehr kurz.

Wusste gar nicht, dass die Joyce eine I²C-Schnittstelle hat...

Hättst Du den Klotz, dann hätte sie eine I2c-Schnittstelle inkl. einer Hardware-Uhr.

Gibt's das auch als DAB+ Radio?

Hab' ich mich nicht drum gekümmert. Ich suchte nach einer Möglichkeit, mit der I2c-Schnittstelle zu spielen. Die RTC war da eher einfach. Das mit dem Radio verspricht mehr Spaß zu werden. Arbeiten mit ist halt interessanter wie basteln an der Joyce.

Die Ansteuerung erfolgt über die serielle Schnittstelle der Joyce.

Die Themenüberschrift ist unglücklich gewählt, es ist mehr ein Grafikterminal mit eigenem Rechner und allerlei zusätzlichen Eigenschaften. Hauptaufgabe ist aber die grafische Darstellung.
