Gotek USB Floppy Emulator am Joyce

[schombi]

Ich war jetzt mal mutig und habe knapp 40 Pfund in einen "Flopper" investiert. Wenn dieser an der Joyce funktionieren würde, das wäre ein super Sache. 3 Schalter vor "Vor", "Zurück" und "Bestätigen" hat er ja.
http://www.sellmyretro.com/offer/details/10973


[schombi]

Hmm, schön und gut, aber auch mit dem Flopper steck ich in einer Sackgasse. Was muss wie, wo konfiguriert werden. Zaxon meinte auf FB "Is only 2 important, drive A or B, similiar like in ddi3" und "so like on photo, green jumper set drive A, black is MTR ON". Mit dem Flopper am Kabel der 3.5" B-Floppy kann ich die Joyce aber nicht mal booten.

[sucram]

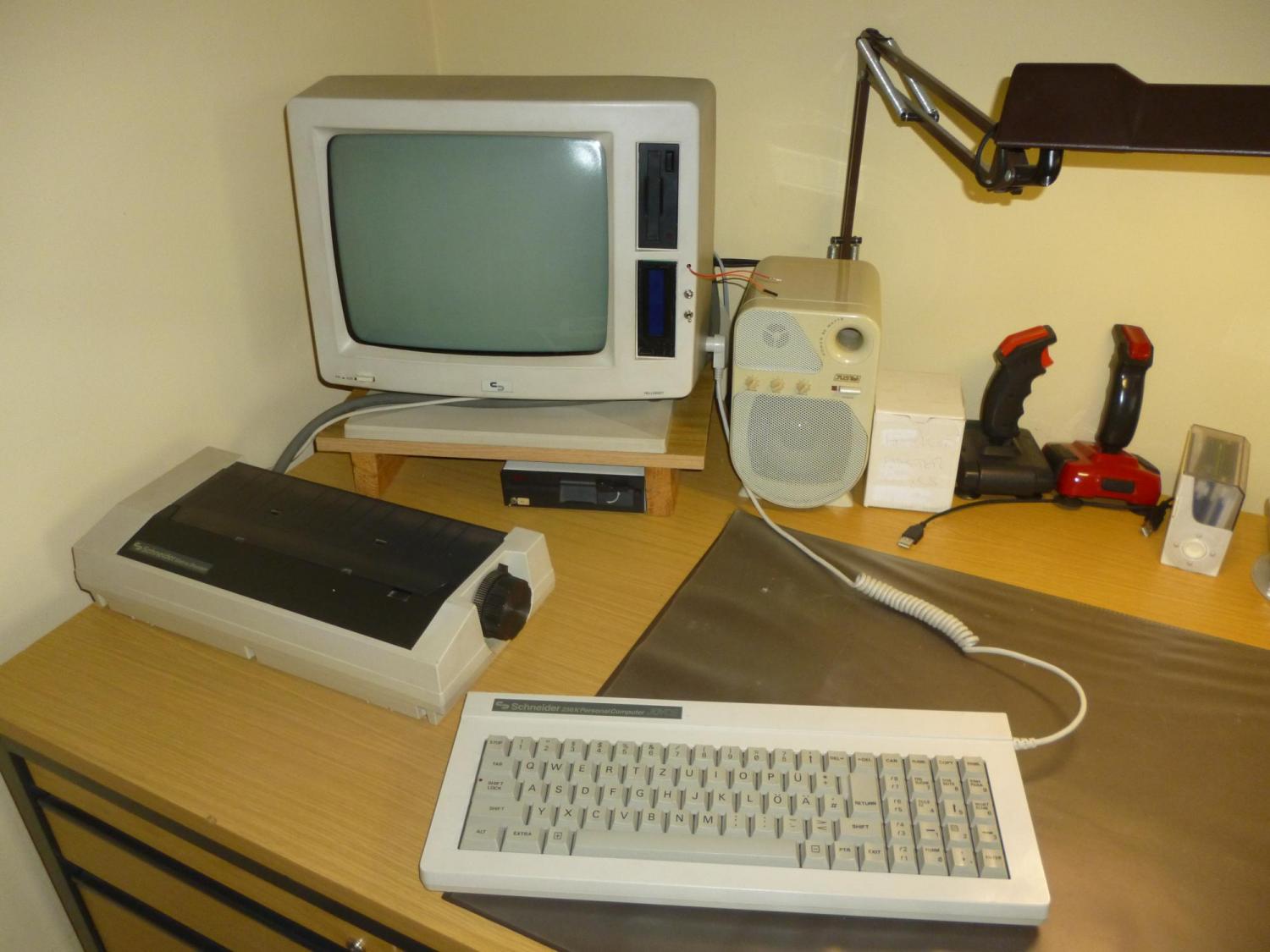

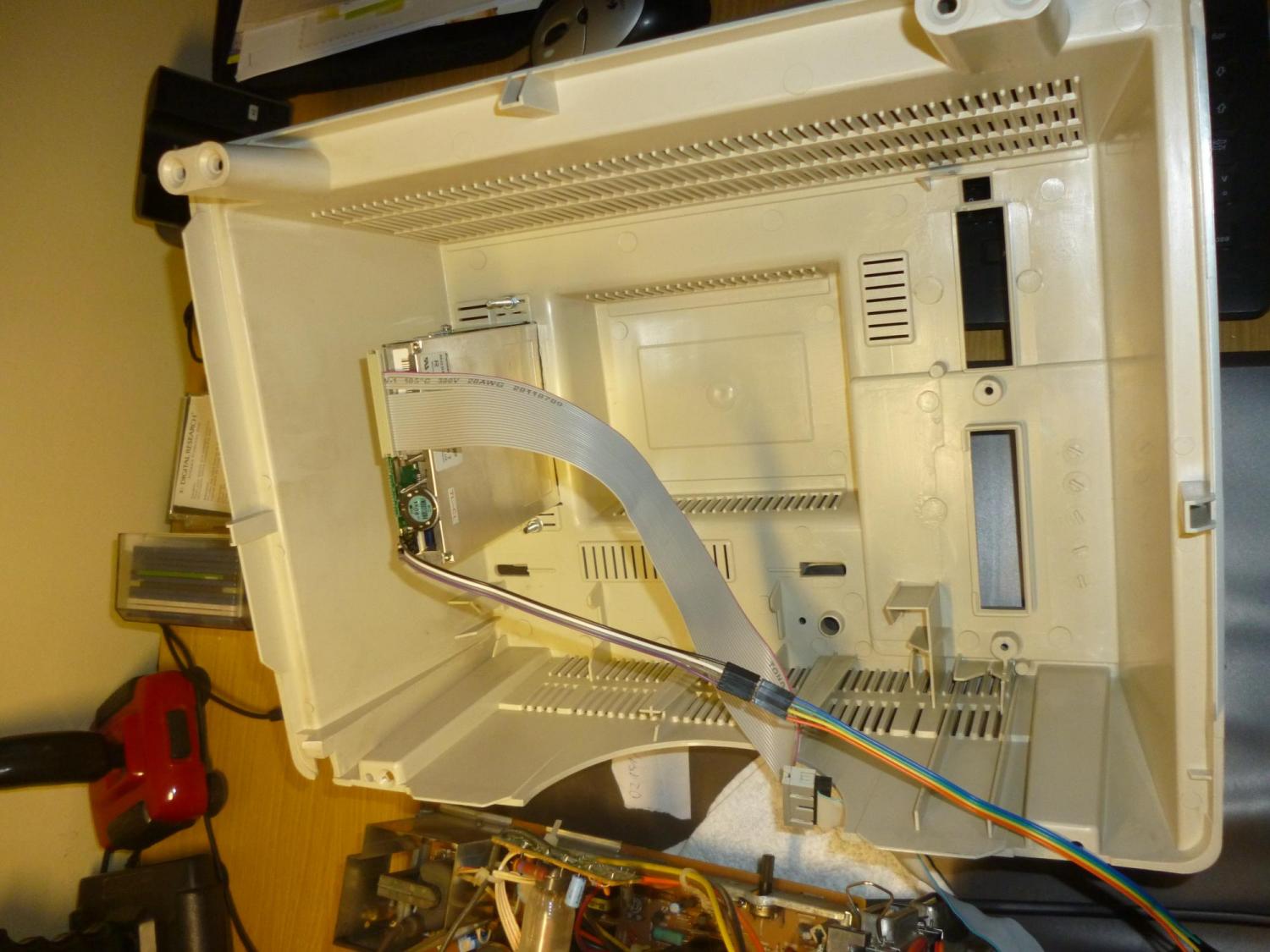

Mein Gotek sieht dem Flopper inzwischen schon etwas ähnlich. Ich habe eine Blende für das Display, USB-Anschluss und die zwei Schalter entworfen und mit einem 3D-Drucker ausdrucken lassen. Das Gotek-Gehäuse habe ich mit der Flex zugeschnitten und mit Heißkleber ein paar Streben angeklebt. Anschließend habe ich es in den freien Laufwerksschacht des Joyce-Gehäuses eingebaut. Auf der Rückseite des Gehäuses habe ich ein 3,5"-Laufwerk eingebaut.

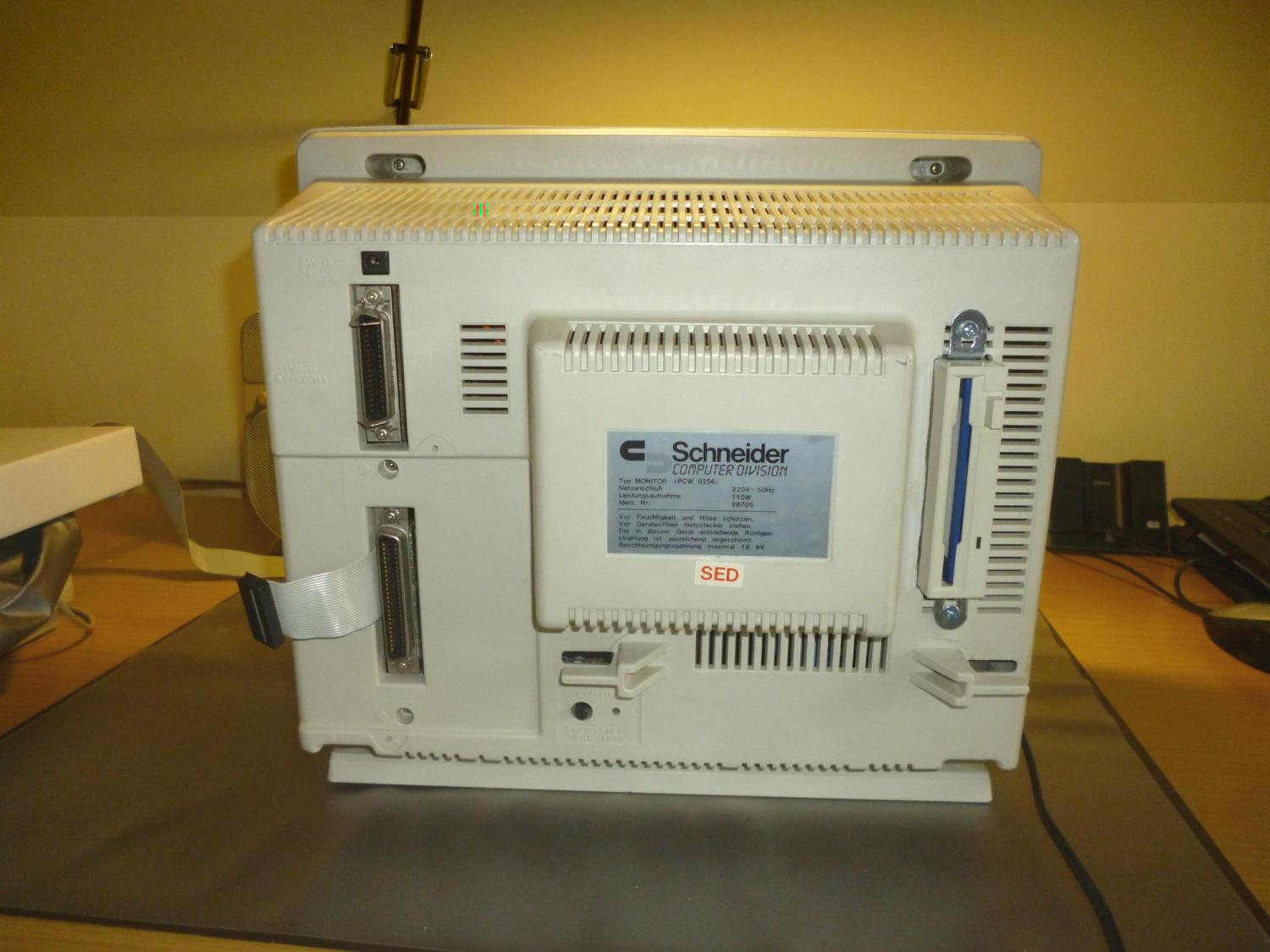

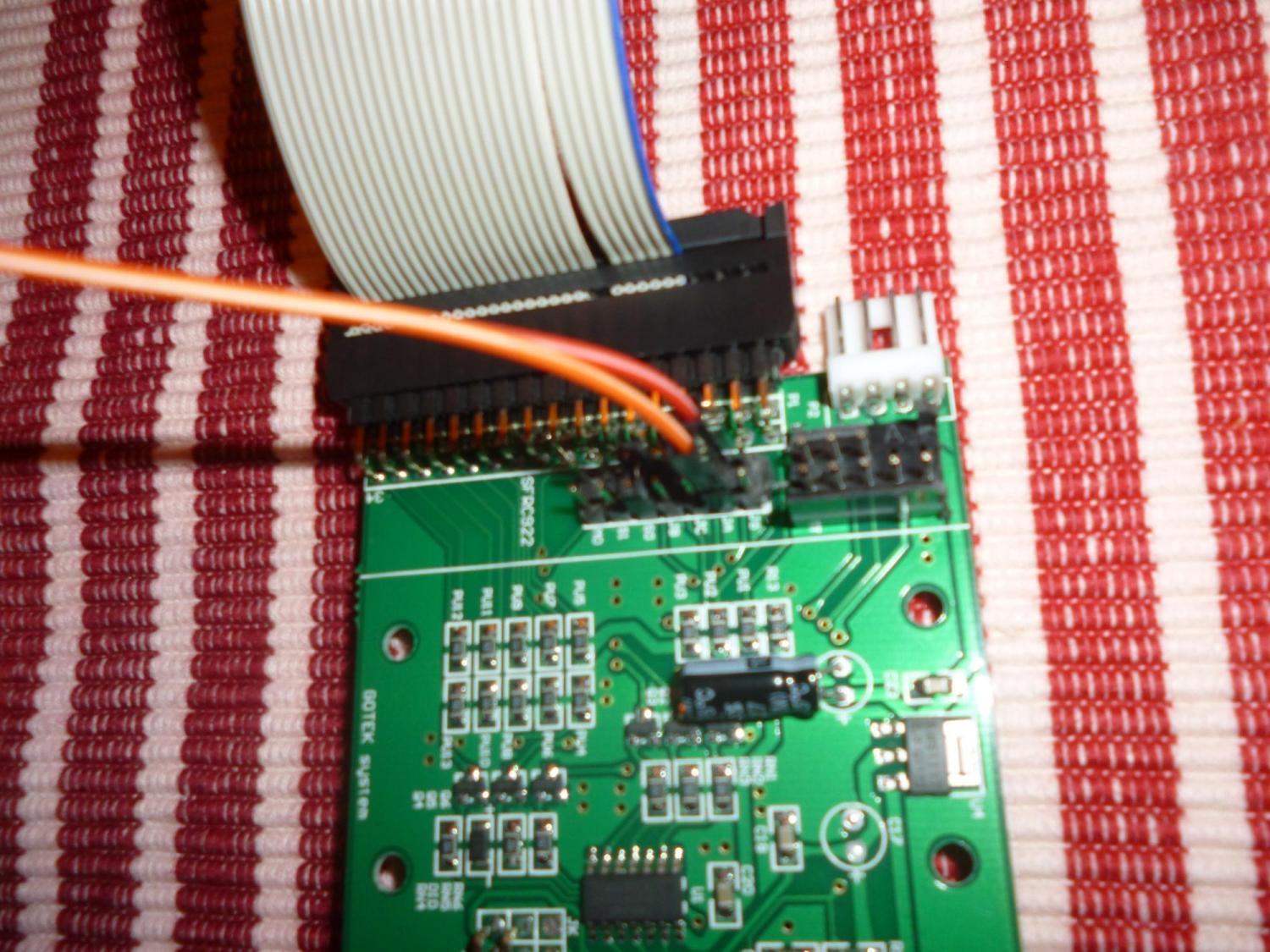

Auf der Vorderseite habe ich neben dem neuen USW-Laufwerk drei Löcher für Schalter gebohrt. Die oberste Bohrung ist für den noch fehlenden dritten Taster des USB-Laufwerks bestimmt. Zur Zeit hängen noch die beiden Kabel raus, den Kontakt stelle ich im Moment noch dadurch her, dass ich die Kabel kurz aneinander halte. Angeschlossen sind die beiden Kabel an der Jumperposition "JA", wie man auf einem der Bilder sieht.
Der Schalter in der mittleren Position ist zum Umschalten von Laufwerk A zwischen 3" und Gotek, der unterste Schalter zum Ausschalten der Stromversorgung des 3,5"-Laufwerks auf der Rückseite. Das externe 5,25"-Laufwerk hat eine eigene Stromversorgung mit Schalter.

Da nur drei Bilder hinzugefügt werden können, teile ich sie auf mehrere Beiträge auf.



(213.08 KiB) 41799-mal heruntergeladen


(229.66 KiB) 41799-mal heruntergeladen

[sucram]



(243.41 KiB) 41799-mal heruntergeladen


(230.68 KiB) 41799-mal heruntergeladen

[sucram]




(172.39 KiB) 41799-mal heruntergeladen

[sucram]


(166.54 KiB) 41799-mal heruntergeladen


(143.65 KiB) 41799-mal heruntergeladen


(146.07 KiB) 41799-mal heruntergeladen

[sucram]


(117.52 KiB) 41799-mal heruntergeladen


(177.6 KiB) 41799-mal heruntergeladen


(135.84 KiB) 41799-mal heruntergeladen

[sucram]

So nun folgt noch eine ZIP-Datei mit folgenden Inhalt:

HXCSDFE.CFG
CPM14DE.HFE (Startdiskette)
GSXKK.HFE (Käsekästchenspiel)

CPM14DE.hfe.zip

(223.36 KiB) 2312-mal heruntergeladen

PS: Interessant ist auch folgende Seite: http://www.tehkella.net/retro/?p=637

[sucram]

Hallo schombi,

bist du mit deinem Flopper schon weitergekommen? Gibt es noch Probleme?


Gruß,
Marcus

[schombi]

Leider noch nicht, hier ist grad etwas Land unter und ich hatte zudem noch 2 Wochen Fortbildung. Flopper an der Joyce/am PCW zu testen steht aber weiterhin auf meiner Liste.
