Grafik - Kurven

[bbock]

Peano-Kurven gehören zu den raumfüllenden Kurven (sog. FASS-Kurven, space-filling, self-avoiding, simple and self-similar = raumfüllend, selbst-ausweichend, einfach und selbstähnlich). Das u.a. Programm wurde in Turbo Pascal geschrieben und zeichnet die Grafiken auf der Joyce.

PEANO_1.0.zip

PEANO Version 1.0

(8.52 KiB) 954-mal heruntergeladen

[bbock]

Auch die Hilbert-Kurven gehören zu den FASS-Kurven; auch dieses Programm wurde in Turbo Pascal geschrieben:

HILBERT_1.0.zip

Hilbert-Kurven v1.0

(8.55 KiB) 1018-mal heruntergeladen

[bbock]

Die erste Version des Peano-Kurven-Programms hatte noch einen kleinen Skalierungsfehler. Dadurch wurde die unterste Linie nicht gezeichnet; das ist jetzt behoben.

PEANO_1.1.zip

PEANO v1.1

(8.55 KiB) 1085-mal heruntergeladen

[wnb]

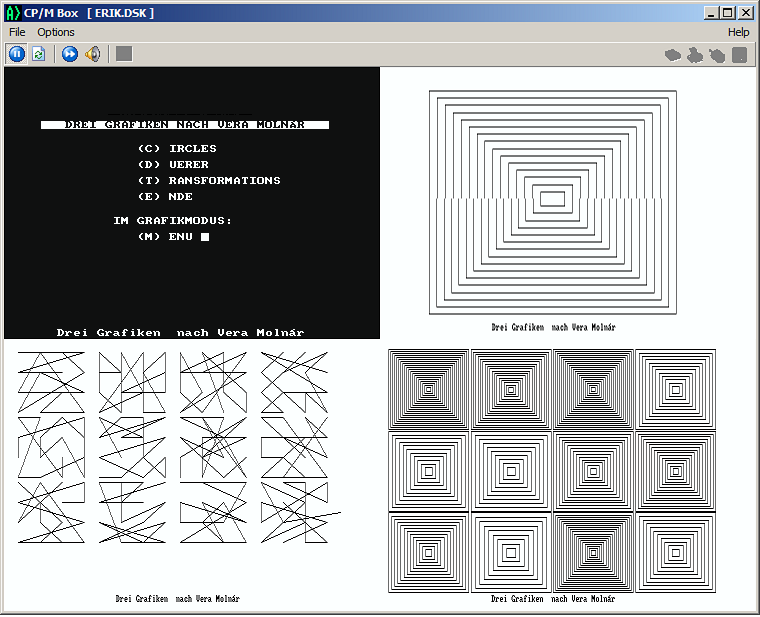

Auf Wunsch von Thomas nun auch ein Screenshot

[ein Thüringer]

Mein Hirn hat kapituliert, aber Holger aus dem Robotrontechnik-Forum hat es geschafft, die Rekursion erst in Basic und dann auch in BasiCode zu programmieren, siehe 017 und 019 von https://www.robotrontechnik.de/html/for ... fe904c82a0 .

Peanokurve in Verschachtelungstiefe 5 bei vergrößerter Zeilen- und Spaltenzahl im Online-Bascoder


Code: Alles auswählen

1000 LET A=200:GOTO 20:REM Peano-Kurven
1001 REM https://de.wikipedia.org/wiki/Peano-Kurve
1010 REM go ...
1020 GOSUB 100
1022 PRINT "Peano Kurve"
1023 PRINT "Verschachtelungstiefe (0-5):"
1024 PRINT "  (0 - Ende)"
1025 GOSUB 210
1026 IF IN < 49 THEN 950
1027 IF IN > 53 THEN 1020
1028 LET T=IN-48
1029 REM N - Rekursions-/ Verschachtelungstiefe
1030 LET N=T
1031 LET TR=0
1032 LET TS = 0.8/(3^T-1)
1034 GOSUB 600
1035 LET HO=0.1
1036 LET VE=0.9
1037 LET CN=1:GOSUB 620
1038 LET CN=0
1049 REM Hier beginnt die Arbeit
1050 GOSUB 1100
1060 LET HO=0:LET VE=0:LET CN=1
1061 GOSUB 620
1062 LET CN=0
1063 LET SR$="weiter mit <SPACE>"
1064 GOSUB 650
1065 GOSUB 210
1066 IF IN<> 32 THEN 1065
1069 GOTO 1020
1100 REM P -> PFQFP-F- SFRFS+F+ PFQFP
1102 IF N=0 THEN 1199
1103 LET N=N-1
1120 GOSUB 1100  :REM P
1121 GOSUB 10030 :REM F
1122 GOSUB 1200  :REM Q
1123 GOSUB 10030 :REM F
1124 GOSUB 1100  :REM P
1125 GOSUB 10020 :REM -
1126 GOSUB 10030 :REM F
1127 GOSUB 10020 :REM -
1128 GOSUB 1400  :REM S
1129 GOSUB 10030 :REM F
1130 GOSUB 1300  :REM R
1131 GOSUB 10030 :REM F
1132 GOSUB 1400  :REM S
1133 GOSUB 10010 :REM +
1134 GOSUB 10030 :REM F
1135 GOSUB 10010 :REM +
1136 GOSUB 1100  :REM P
1137 GOSUB 10030 :REM F
1138 GOSUB 1200  :REM Q
1139 GOSUB 10030 :REM F
1140 GOSUB 1100  :REM P
1190 LET N=N+1
1199 RETURN
1200 REM Q -> QFPFQ+F+ RFSFR-F- QFPFQ
1202 IF N=0 THEN 1299
1203 LET N=N-1
1220 GOSUB 1200  :REM Q
1221 GOSUB 10030 :REM F
1222 GOSUB 1100  :REM P
1223 GOSUB 10030 :REM F
1224 GOSUB 1200  :REM Q
1225 GOSUB 10010 :REM +
1226 GOSUB 10030 :REM F
1227 GOSUB 10010 :REM +
1228 GOSUB 1300  :REM R
1229 GOSUB 10030 :REM F
1230 GOSUB 1400  :REM S
1231 GOSUB 10030 :REM F
1232 GOSUB 1300  :REM R
1233 GOSUB 10020 :REM -
1234 GOSUB 10030 :REM F
1235 GOSUB 10020 :REM -
1236 GOSUB 1200  :REM Q
1237 GOSUB 10030 :REM F
1238 GOSUB 1100  :REM P
1239 GOSUB 10030 :REM F
1240 GOSUB 1200  :REM Q
1290 LET N=N+1
1299 RETURN
1300 REM R -> RFSFR-F- QFPFQ+F+ RFSFR
1302 IF N=0 THEN 1399
1303 LET N=N-1
1320 GOSUB 1300  :REM R
1321 GOSUB 10030 :REM F
1322 GOSUB 1400  :REM S
1323 GOSUB 10030 :REM F
1324 GOSUB 1300  :REM R
1325 GOSUB 10020 :REM -
1326 GOSUB 10030 :REM F
1327 GOSUB 10020 :REM -
1328 GOSUB 1200  :REM Q
1329 GOSUB 10030 :REM F
1330 GOSUB 1100  :REM P
1331 GOSUB 10030 :REM F
1332 GOSUB 1200  :REM Q
1333 GOSUB 10010 :REM +
1334 GOSUB 10030 :REM F
1335 GOSUB 10010 :REM +
1336 GOSUB 1300  :REM R
1337 GOSUB 10030 :REM F
1338 GOSUB 1400  :REM S
1339 GOSUB 10030 :REM F
1340 GOSUB 1300  :REM R
1390 LET N=N+1
1399 RETURN
1400 REM S -> SFRFS+F+ PFQFP-F- SFRFS
1402 IF N=0 THEN 1499
1403 LET N=N-1
1420 GOSUB 1400  :REM S
1421 GOSUB 10030 :REM F
1422 GOSUB 1300  :REM R
1423 GOSUB 10030 :REM F
1424 GOSUB 1400  :REM S
1425 GOSUB 10010 :REM +
1426 GOSUB 10030 :REM F
1427 GOSUB 10010 :REM +
1428 GOSUB 1100  :REM P
1429 GOSUB 10030 :REM F
1430 GOSUB 1200  :REM Q
1431 GOSUB 10030 :REM F
1432 GOSUB 1100  :REM P
1433 GOSUB 10020 :REM -
1434 GOSUB 10030 :REM F
1435 GOSUB 10020 :REM -
1436 GOSUB 1400  :REM S
1437 GOSUB 10030 :REM F
1438 GOSUB 1300  :REM R
1439 GOSUB 10030 :REM F
1440 GOSUB 1400  :REM S
1490 LET N=N+1
1499 RETURN
10000 REM TR - Turtle Richtung
10001 REM      0-Up 1-Left 2-Down 3-Right
10002 REM TS - Turtle Schrittweite
10010 REM Turtle Left (+)
10011 LET TR = TR+1
10012 IF TR > 3 THEN LET TR = 0
10013 RETURN
10020 REM Turtle Right (-)
10021 LET TR = TR-1
10022 IF TR < 0 THEN LET TR = 3
10023 RETURN
10030 REM Turtle Forward (F)
10032 IF TR=0 THEN LET VE=VE-TS:GOTO10037
10033 IF TR=1 THEN LET HO=HO-TS:GOTO10037
10034 IF TR=2 THEN LET VE=VE+TS:GOTO10037
10035 IF TR=3 THEN LET HO=HO+TS:GOTO10037
10037 GOSUB 630
10039 RETURN

[ein Thüringer]

Bei meinen Versuchen diese verflixte Rekursion in meinen Schädel zu bekommen stieß ich auf der Website eines Mathematikers der Universität von Ljubljana (Slowenien) auf weitere raumfüllende Kurven.

Die Knuth-Kurve

Das Logo-Programm von dort passt auch auf unserer Joyce. Wie bei den meisten Grafik-Sachen ist das Tempo beschaulich, aber in der CP/M-Box gibt es ja die F11-Taste.


Die Wirth-Kurve


Die Sierpinski-Kurve

Hier musste erst die Berechnung der Quadratwurzel definiert werden - diese Funktion fehlt im Dr Logo des PCW.
