Raytracing generiert eine Szene mit vier schwebenden Kugeln über einem Boden mit Schachbrettmuster.


raytr_1_0_src.zip

Raytracing v1.0 Source

(1.73 KiB) 15283-mal heruntergeladen

raytr_1_0_com.zip

Raytracing v1.0 ausführbare COM-Datei

(5.86 KiB) 15162-mal heruntergeladen

[admin]

Auch die Version 2.0 des Raytracing-Programms erzeugt dieselbe Szene mit den vier spiegelnden Kugeln über einem Boden mit Schachbrettmuster, aber es gibt zwei neue Funktionen:

1. Das Bild kann invertiert werden, was insbes. für einen Ausdruck (Hardcopy) hilfreich ist.
2. Das Bild kann als PBM-Datei (Portable Bitmap) gespeichert werden.

Beim Aufruf des Programms kann ein Dateiname angegeben werden, unter dem das Bild später gespeichert werden kann, also z.B.

Code: Alles auswählen

raytr spheres.pbm

oder

Code: Alles auswählen

raytr b:spheres.pbm

Wird kein Dateiname angegeben, dann wird standardmäßig der Dateiname scene.pbm verwendet.

Wenn die Szene fertig gerechnet ist (erkennbar an einem Piepton), dann kann das Bild durch Drücken der Taste I invertiert werden. Ein Druck auf die Taste W (Write) speichert das Bild. Mit den Tasten Q (Quit) oder X (eXit) kann das Programm beendet werden.

raytr_2_0_com.zip

Raytracing v2.0 ausführbare COM-Datei

(6.96 KiB) 15486-mal heruntergeladen

raytr_2_0_src.zip

Raytracing v2.0 Source

(7.94 KiB) 15979-mal heruntergeladen

[admin]

Die Version 3.0 lädt die darzustellende Szene aus einer Datei. Der Aufruf über die Kommandozeile erlaubt die Angabe einer Eingabe- und einer Ausgabedatei mit den Schaltern -i (input) und -o (output). Beispiel:

Code: Alles auswählen

raytr -i myscene.txt -o picture.pbm

Wird -i nicht angegeben, dann wird als Dateiname scene.txt verwendet. Wird -o nicht angegeben, dann wird als Dateiname scene.pbm benutzt.

Die Eingabedatei hat folgenden Aufbau:

• Kommentarzeilen beginnen mit einem # - sie werden ignoriert.
• Die Kameraposition wird mit dem Schlüsselwort camera angegeben, gefolgt von drei Koordinaten (x, y, z), z.B. camera 0.3 -0.5 0.0
• Es können bis zu zehn Kugeln definiert werden. Das Schlüsselwort ist sphere, gefolgt von den drei Koordinaten des Kugelmittelpunkts (x, y, z) und dem Radius, z.B. sphere -0.8 -1.0 3.2 0.7

Beispiel einer Eingabedatei:

Code: Alles auswählen

# Scene configuration for Raytracing

# camera coordinates (x, y, z)
camera 0.3 -0.5 0.0

# sphere coordinates (x, y, z, radius)
sphere -0.8 -1.0  3.2  0.7
sphere  0.0 -0.45 2.0  0.3
sphere  1.2 -0.7  2.5  0.5
sphere  0.4 -1.0  4.0  0.4

raytr_3_0_com.zip

Raytracing v3.0 ausführbare Datei und scene.txt

(8.44 KiB) 15632-mal heruntergeladen

raytr_3_0_src.zip

Raytracing v3.0 Quelldateien

(10.45 KiB) 15674-mal heruntergeladen

[admin]

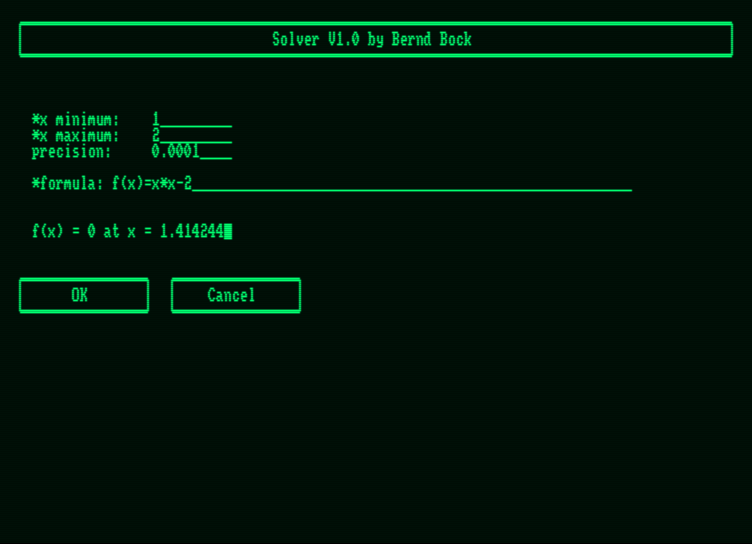

Der Solver findet Nullstellen von Funktionen nach dem Brent-Verfahren, welches Bisektion (Intervallhalbierung), das Sekantenverfahren (bzw. die lineare Interpolation) und die inverse quadratische Interpolation miteinander kombiniert. Dabei werden vier Eingaben erwartet:

1. Der untere Grenzwert des Suchintervalls (x minimum).
2. Der obere Grenzwert des Suchintervalls (x maximum).
3. Die gewünschte Genauigkeit des Ergebnisses (precision). Dieser Wert ist optional; wird er nicht eingegeben, dann wird standardmäßig 0.000001 verwendet.
4. Die Formel bzw. die Funktion (formula). Hierbei wird Punkt- vor Strichrechnung beachtet und man kann Klammern und eine Reihe von mathematischen Funktionen verwenden.

Das Dezimalzeichen ist der Punkt, nicht das Komma.

Unterstützte Operatoren:
+ - * / ^ %

Unterstützte Funktionen:
abs, acos, asin, atan, atan2, ceil, cos, cosh, e, exp, fac, floor, ln , log, log10, ncr, npr, pi , pow, sin, sinh, sqrt, tan, tanh


solver_1.0_com.zip

Solver 1.0 ausführbare COM-Datei

(12.29 KiB) 2-mal heruntergeladen

solver_1.0_src.zip

Solver 1.0 Source

(21.91 KiB) 1-mal heruntergeladen
